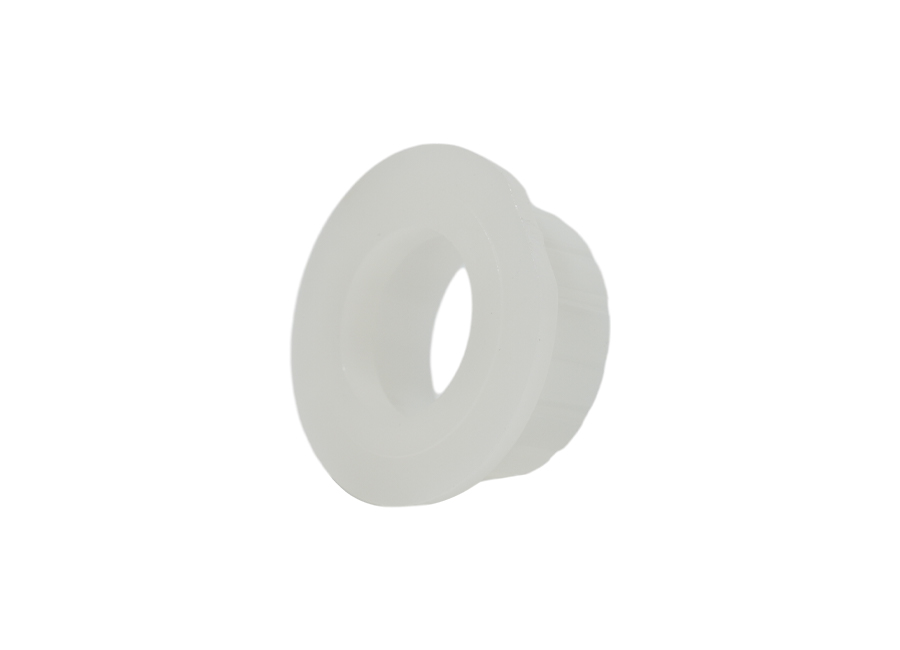

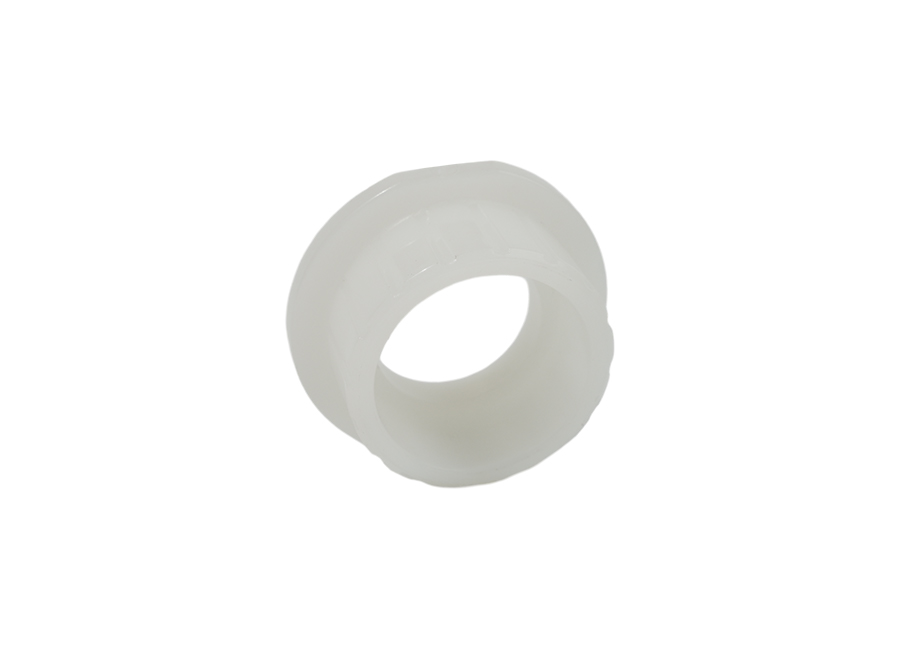

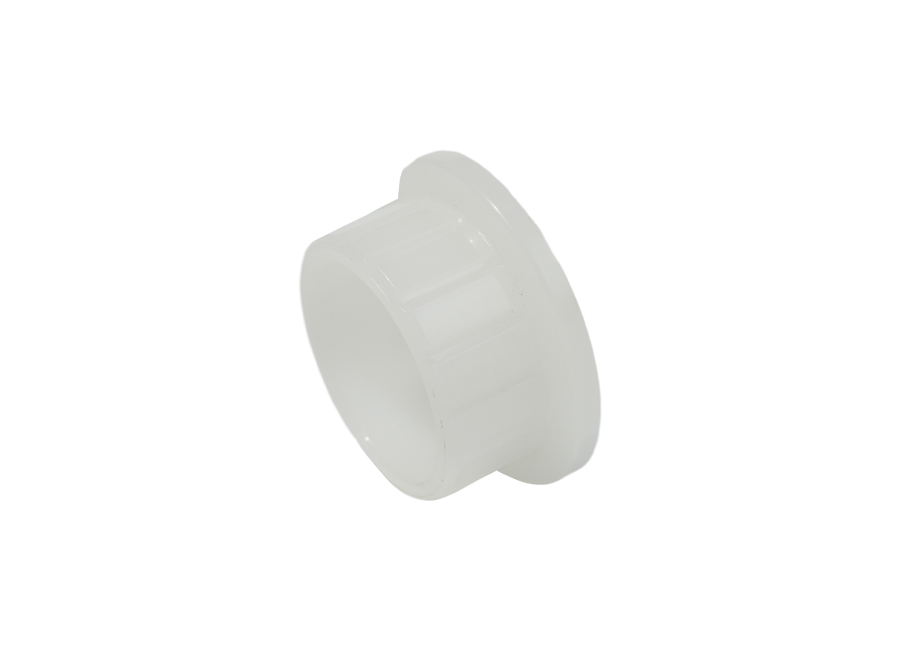

Extremidade do esboço PVDF

A ponta em acessórios para tubos PVDF é um componente de conexão, usado principalmente para conectar diferentes partes do sistema de tubulação PVDF ou a outros equipamentos ou sistemas de tubulação. É feito de material PVDF, que possui excelente resistência à corrosão e estabilidade química, tornando-o adequado para diversos ambientes de aplicação industrial. Geralmente existem vários tipos de pontas de topo, incluindo flanges cegos, flanges soldados, flanges roscados e flanges soldados planos, etc.

  • Extremidade do esboço PVDF
  • Extremidade do esboço PVDF
  • Extremidade do esboço PVDF
  • Extremidade do esboço PVDF
  • Extremidade do esboço PVDF

Nome: extremidade do stub PVDF

Material: PVDF

Classificação de pressão: 0,6 MPa, 1,0 MPa

Conexão: Rosqueada

Cor: Branco

Padrão: ISO 10931

Densidade: 1,17~1,79g/cm³

Ponto de fusão: 172°C

Faixa de temperatura de trabalho de longo prazo: -40~150°C

Temperatura de deflexão de calor: 112 ~ 145°C

Índice de oxigênio: 46%

Cristalinidade: 65%~78%

Introdução aos parâmetros do produto
Extremidade do esboço PVDF
Fim do esboço
Exterior nominal
diâmetro
De
Diâmetro externo
D1
Diâmetro externo
D2
Diâmetro do flange
D3
Espessura do flange
H1
H2 r Comprimento total mínimo
32 32 26.6 70 14 16 3 60
40 40 33.2 80 14 16 3 60
50 50 41.6 90 14 18 3 60
63 63 52.6 105 16 18 3 80
75 75 62.6 122 16 21 3 30
90 90 75.0 138 17 20 4 80
110 110 91.8 158 18 25 4 85
125 125 104.2 158 25 26 4 85
140 140 116.8 188 25 28 4 100
160 160 133.4 212 25 28 4 100
180 180 150.2 212 30 30 4 100
200 200 166.8 268 32 40 4 120
225 225 187.6 268 32 30 4 120
250 250 208.6 320 35 40 4 120
280 280 233.6 320 35 30 4 120
315 315 262.8 370 35 40 4 120
355 355 296.0 430 40 40 6 150
400 400 333.6 482 46 45 6 150
450 450 389.0 530 56 50 6 180
500 500 432.2 585 60 50 6 180
560 560 490.0 635 64 50 6 200
630 630 560.0 685 68 50 6 210
Extremidade do esboço PVDF advantages

1. Baixa taxa de absorção de água, não facilmente afetada pela umidade em aplicações úmidas ou de tratamento de água, sempre mantém desempenho e dimensões estáveis, forte estabilidade, não é facilmente afetada por fatores ambientais e meios, e tem uma longa vida útil.
2. Capaz de suportar vários meios corrosivos, incluindo soluções ácidas e alcalinas, solventes orgânicos e oxidantes, pode estar em contato de longo prazo com meios corrosivos sem dissolver, corroer ou deformar.
3. Possui bom desempenho de resistência a altas temperaturas, ainda pode manter sua resistência e estabilidade em ambientes de alta temperatura, adequado para aplicações sob condições de processo de alta temperatura.
4. O material PVDF é fácil de processar e moldar, adequado para as necessidades de vários sistemas complexos de dutos e pode ser personalizado de acordo com requisitos específicos de projeto.
5. Tem boa resistência ao desempenho da luz ultravioleta, a radiação ultravioleta causa envelhecimento, descoloração ou degradação de materiais plásticos, enquanto a extremidade do pino PVDF não envelhece facilmente ou descolora pela radiação ultravioleta, comumente usada em sistemas ou equipamentos de tubulação externa.
6. Possui maravilhoso desempenho de isolamento elétrico, pode prevenir eficazmente o fluxo de eletricidade em equipamentos elétricos ou sistemas de tubulação, evitar vazamento de corrente ou perda de dielétrico, reduzir o risco de danos ao equipamento ou incêndio e outros acidentes elétricos, adequado para equipamentos elétricos ou sistemas de tubulação que requerem proteção de isolamento.

Aplicativos
01 / 04
  • Produção e Processamento Químico
  • Fabricação de semicondutores
  • Tratamento de Água
  • Indústria Farmacêutica
Produção e Processamento Químico
No processo de produção e processamento de produtos químicos, muitas vezes é necessário lidar com vários meios corrosivos e produtos químicos. A excelente resistência à corrosão das cabeças de flange PVDF permite que elas resistam a uma variedade de meios corrosivos, como soluções ácidas e alcalinas, solventes orgânicos e oxidantes ao conectar vários equipamentos químicos, como reatores, colunas de destilação e tanques de armazenamento. Isso garante o transporte e processamento seguros da mídia.
Learn More
Fabricação de semicondutores
No processo de fabricação de semicondutores, as cabeças de flange PVDF são comumente usadas para conectar vários dutos de transporte de produtos químicos, como água ultrapura, soluções ácidas e alcalinas e gases corrosivos. Devido à estabilidade química e inércia do PVDF, ele pode garantir que o sistema de dutos não libere substâncias nocivas ou contamine o ambiente de produção de semicondutores.
Learn More
Tratamento de Água
No processo de tratamento de água, cabeçotes de flange PVDF são usados para conectar diversos equipamentos de tratamento, como filtros, membranas de osmose reversa e equipamentos de flotação. A resistência à corrosão e a estabilidade química dos cabeçotes de flange em PVDF permitem que eles resistam a diversos produtos químicos e tratamentos utilizados no processo de tratamento de água, garantindo a eficácia do tratamento da qualidade da água e a operação estável dos equipamentos. Por exemplo, em uma estação de tratamento de esgoto, cabeçotes de flange de PVDF podem ser usados ​​para conectar os dutos de transporte de gás no equipamento de flotação para garantir o efeito de separação de gases durante o processo de tratamento de esgoto.
Learn More
Indústria Farmacêutica
Na indústria farmacêutica, os cabeçotes de flange PVDF são comumente usados para conectar diversos equipamentos de produção, como reatores, separadores e secadores, para garantir a pureza e segurança dos medicamentos. Por exemplo, em uma fábrica farmacêutica, cabeçotes de flange de PVDF podem ser usados ​​para conectar os misturadores e trocadores de calor nos reatores para garantir a estabilidade e confiabilidade dos processos de mistura e aquecimento de medicamentos.
Learn More
