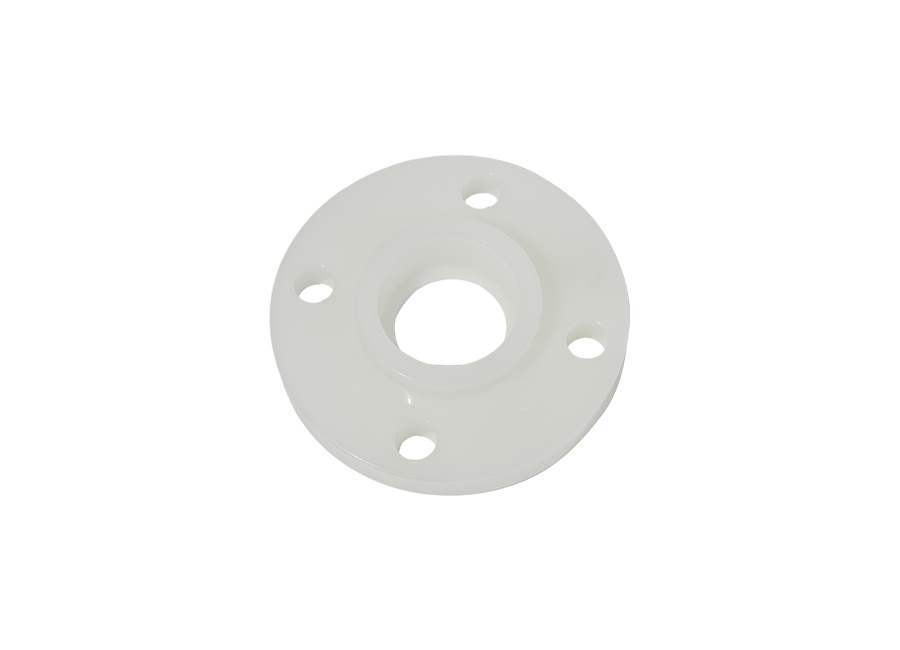

Flange de solda de pescoço PVDF

O flange de solda de pescoço PVDF é um componente de conexão especialmente projetado para sistemas de tubulação PVDF. É minuciosamente fabricado com matéria-prima PVDF, garantindo qualidade e durabilidade do produto. O design exclusivo do pescoço flangeado não apenas aumenta a estabilidade da conexão, mas também melhora o desempenho de vedação de todo o sistema de tubulação, evitando efetivamente vazamentos. Este produto oferece uma variedade de classificações de pressão para atender às necessidades de diferentes aplicações. Seja em ambientes de baixa ou média pressão, o flange de solda de pescoço PVDF pode operar de forma estável e apresentar excelente desempenho. O método de conexão é a soldagem, o que garante que a resistência e a vedação da conexão sejam incríveis. As conexões soldadas não são apenas fáceis de instalar, mas também resistem efetivamente à erosão do ambiente externo, garantindo a operação estável a longo prazo do sistema de tubulação.

  • Flange de solda de pescoço PVDF
  • Flange de solda de pescoço PVDF
  • Flange de solda de pescoço PVDF

Material: PVDF
Classificações de pressão: 0,6 MPa, 1,0 MPa
Métodos de conexão: soquete e torneira, soldagem
Cor: Branco
Padrões de produção: ISO 10931, DIN 8077/8078, EN 14577
Densidade: 1,17~1,79 g/cm³
Ponto de fusão: 172°C
Faixa de temperatura ambiental de uso a longo prazo: -40 a 150°C
Temperatura de deflexão térmica: 112 a 145°C

Introdução aos parâmetros do produto
Flange de solda de pescoço PVDF

Flange de solda de pescoço

Exterior nominal
diâmetro
De
Diâmetro externo
HD
Flange externo
diâmetro
D
Centro fazer furo do parafuso
círculo
diâmetro
D1
Diâmetro do furo do parafuso
do
Parafuso Espessura do flange
b
Altura do flange
H
Superfície de vedação Pescoço de flange
D2 F N R
32 32 120 85 14 4-M 12 16 60 68 2 46 4
40 40 140 100 18 4-M 16 18 60 78 2 62 4
50 50 150 110 18 4-M 16 18 60 88 3 70 6
63 63 165 125 18 4-M 16 20 60 102 3 86 6
75 75 185 145 18 4-M 16 22 80 122 3 104 6
90 90 200 160 18 4-M 16 24 80 138 3 118 6
110 110 220 180 18 8-M 16 24 80 158 3 140 6
125 125 220 180 18 8-M 16 24 80 158 3 140 6
140 140 250 210 18 8-M 16 26 80 188 3 168 6
160 160 285 240 22 8-M 20 28 80 212 3 195 8
180 180 285 240 22 8-M 20 28 80 212 3 195 8
200 200 340 295 22 8-M 20 34 100 268 3 246 8
225 225 340 295 22 8-M 20 34 100 368 3 246 8
250 250 395 350 22 12-M 20 38 100 320 3 298 10
280 280 395 350 22 12-M 20 38 100 320 4 298 10
315 315 445 400 22 12-M 20 42 100 370 4 350 10
355 355 505 460 22 16-M 20 46 120 430 4 400 10
400 400 565 515 26 16-M 23 50 120 482 4 456 10
450 450 615 565 26 20-M 24 50 120 530 4 502 12
500 500 670 620 26 20-M 24 52 120 585 4 559 12
560 560 730 675 30 20-M 27 54 160 635 5 610 14
630 630 780 725 30 20-M 27 58 160 685 5 680 14
Flange de solda de pescoço PVDF advantages

1. Fabricado a partir de material PVDF, apresenta excelente resistência à corrosão química, resistência mecânica superior e boa processabilidade, garantindo a estabilidade e confiabilidade a longo prazo do flange.
2. O design do pescoço flangeado não apenas aumenta a resistência da conexão entre o flange e o tubo, mas também evita efetivamente vazamentos médios, melhorando o desempenho de vedação de todo o sistema de tubulação.
3. O flange de solda de pescoço é adequado para uma variedade de meios, incluindo produtos químicos corrosivos e solventes orgânicos. Ele também pode manter um desempenho estável em uma ampla faixa de temperatura, tornando-o adequado para vários ambientes industriais complexos.
4. Feito de material PVDF de alta qualidade e processos de fabricação refinados, o flange de solda de pescoço tem durabilidade maravilhosa. Ele pode manter a estabilidade e a confiabilidade a longo prazo, mesmo sob condições de trabalho adversas, reduzindo os custos de manutenção.

Aplicativos
01 / 01
  • Indústria Química
Indústria Química
Na produção química, alguns processos precisam ser realizados em condições de alta temperatura. O material PVDF tem boa resistência a altas temperaturas e pode manter propriedades mecânicas estáveis ​​e estabilidade química em temperaturas mais altas. Portanto, os flanges de PVDF com pescoço para soldagem são adequados para conexões de tubulações sob condições de alta temperatura, garantindo que as tubulações ainda possam operar normalmente em ambientes de alta temperatura. A produção química tem altos requisitos para a limpeza de tubulações, e o design de superfície lisa dos flanges de PVDF com pescoço para soldagem torna a limpeza e a manutenção mais fáceis e convenientes. Isso ajuda a reduzir o tempo de inatividade durante o processo de produção e a melhorar a eficiência da produção. O fluxo do processo na produção química é muitas vezes complexo e variável, e também existem altos requisitos para conectores de tubulações. Os flanges de PVDF com pescoço para soldagem possuem alta resistência e rigidez, são capazes de suportar maiores cargas de pressão e impacto e podem se adaptar a diversos requisitos complexos de processos.
