O que é Tubo PE
O tubo PE é um tubo de plástico feito de resina de polietileno, produzido em diversas formulações, como PEAD, SRTP, PERT e tubo composto de alumínio-plástico PERT, cada um adequado para diferentes requisitos de pressão, temperatura e instalação. Como o polietileno resiste à corrosão, resiste à pressão e permanece flexível durante a instalação, Tubo PE é comumente selecionado para abastecimento de água potável, distribuição de gás, sistemas de irrigação, dutos de mineração e transporte geral de fluidos industriais.
Este guia aborda os tipos comuns de tubos PE, como as classificações de tamanho e pressão são determinadas, onde o tubo PE é normalmente instalado e responde às perguntas feitas com mais frequência por compradores e instaladores.

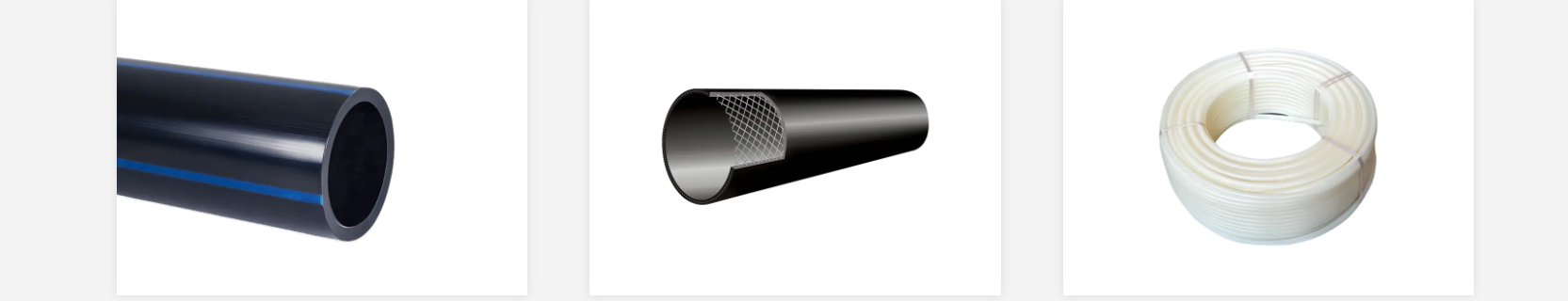

Tipos comuns de tubo PE
Nem todo tubo PE é construído da mesma maneira. Os tubos HDPE e SRTP são geralmente escolhidos para projetos de engenharia exigentes, incluindo sistemas de proteção contra incêndio em construção e tubulações subterrâneas, uma vez que suportam bem sob alta pressão e resistem à corrosão. Os tubos compostos de alumínio-plástico PERT e PERT são projetados mais para abastecimento doméstico de água, sistemas de aquecimento de piso e outras aplicações de água quente, oferecendo flexibilidade e resistência a temperaturas elevadas.
| Tipo de tubo | Aplicação Típica |
|---|---|
| Tubo HDPE | Tubulações subterrâneas, transporte de água, projetos de engenharia em geral |
| Tubo SRTP | Sistemas de proteção contra incêndio em construção e infraestrutura crítica de pressão |
| Tubo PERT | Sistemas domésticos de abastecimento de água e aquecimento de piso |
| Tubo composto de alumínio-plástico PERT | Aplicações de água quente que exigem maior flexibilidade e estabilidade dimensional |
Seleção típica de tipo de tubo PE em projetos comuns
As figuras representam padrões gerais de distribuição de projetos e são mostradas apenas para comparação ilustrativa.
Principais propriedades do tubo PE
Alta flexibilidade
O tubo PE dobra e manobra em torno de obstáculos durante a instalação com mais facilidade do que materiais de tubo rígido, o que pode simplificar o roteamento em torno de estruturas existentes.
Resistência Química
O tubo PE resiste à corrosão de uma ampla gama de substâncias, o que apoia seu uso em aplicações de água, irrigação e transporte geral de fluidos.
Resistência ao Impacto
O tubo PE resiste a impactos durante o transporte, manuseio e instalação, reduzindo a chance de danos antes mesmo de o tubo ser colocado em serviço.
Longa vida útil
O tubo PE foi projetado para resistir à degradação causada por fatores ambientais, incluindo exposição aos raios UV e flutuações de temperatura, proporcionando uma longa vida útil depois de instalado.
Tubo PE Compared With Traditional Metal Pipe
As classificações são relativas e destinam-se a comparação geral; o desempenho real varia de acordo com o grau exato do material e as condições do projeto.
Tabela de tamanhos de tubos PE e referência de classificação de pressão
O tamanho do tubo PE é descrito pelo diâmetro nominal, enquanto a capacidade de pressão é descrita usando a relação de dimensão padrão, comumente escrita como SDR. O SDR compara o diâmetro do tubo com a espessura da parede, portanto, um número SDR mais baixo significa uma parede mais espessa em relação ao diâmetro e uma classificação de pressão mais alta, enquanto um número SDR mais alto significa uma parede mais fina e uma classificação de pressão mais baixa.
| Classe SDR | Pressão operacional máxima aproximada |
|---|---|
| DES 11 | Cerca de 16 barrasrases |
| DES 13,6 | Cerca de 12,5 bar |
| DES 17 | Cerca de 10 barrases |
| DES 21 | Cerca de 8 barrases |
| DES 26 | Cerca de 6 bares |
Tubo PE Pressure Rating Chart by SDR Class
Apenas valores de referência aproximados; a classificação de pressão real depende do grau da resina, da temperatura e do projeto específico do tubo.
Como o SDR afeta a classificação de pressão
À medida que o SDR aumenta, a espessura da parede diminui em relação ao diâmetro do tubo e a pressão nominal cai de acordo. Esta tendência geral de queda é um ponto de referência útil ao comparar opções de tubos PE para um projeto, pois mostra por que um tubo de parede mais espessa é frequentemente especificado para serviços de pressão mais alta.
Tendência geral entre classe SDR e classificação de pressão
O eixo Y representa a pressão operacional máxima aproximada em bar; os valores são apenas valores de referência gerais.
Onde o tubo PE é usado
O tubo PE é aplicado em uma ampla variedade de projetos de água, fluidos e drenagem, principalmente porque o material combina flexibilidade com resistência à corrosão em diversas condições químicas e de solo.
| Aplicação | Uso típico |
|---|---|
| Tubo PE for irrigation system | Distribuir água em campos agrícolas com tubulações flexíveis e resistentes à corrosão |
| Tubo PE for agricultural water supply | Fornecimento de água para instalações agrícolas e operações pecuárias |
| Tubo PE for underground water lines | Linhas de distribuição de água enterradas que se beneficiam de resistência à corrosão e flexibilidade |
| Tubo PE for mining applications | Transporte de água de processo, lama ou rejeitos em operações de mineração |
| Tubo PE for industrial water system | Movimentação de água de processo e fluidos industriais dentro de sistemas de tubulação de plantas |
| Tubo PE for geothermal system | Circulação de fluido através da tubulação de circuito de aterramento em sistemas de aquecimento e resfriamento geotérmicos |
| Tubo PE for drainage system | Transportar águas pluviais ou águas residuais para longe de edifícios e infraestruturas |
Como os tubos PE são conectados
As seções de tubos PE são normalmente unidas usando um dos três métodos, escolhidos com base no tamanho do tubo, requisitos de pressão e condições do local.
- Fusão de topo, onde as extremidades dos tubos são aquecidas e pressionadas juntas para formar uma junta contínua, comumente usada para tubos de maior diâmetro.
- Eletrofusão, onde uma conexão com um elemento de aquecimento embutido se funde à superfície do tubo, geralmente usada em espaços mais apertados ou diâmetros menores.
- Acessórios mecânicos, que unem seções de tubos sem fusão térmica e são frequentemente usados para reparos ou conexões a válvulas e outros componentes fixos.
Como selecionar o tamanho correto do tubo PE
- Confirme a vazão e a velocidade necessárias para a aplicação para ajudar a determinar o diâmetro interno necessário.
- Verifique a pressão operacional do sistema e compare-a com a classe SDR e a referência de classificação de pressão.
- Considere o ambiente de instalação, incluindo se o tubo será enterrado, exposto ou usado em um sistema de água quente.
- Revise a compatibilidade química entre o fluido transportado e o material do tubo.
- Confirme o método de conexão preferido, uma vez que a fusão de topo, a eletrofusão e os acessórios mecânicos se adaptam a diferentes condições do local.
Sobre Jiangyin Huada
Jiangyin Huada produz uma variedade de produtos de tubos PE, incluindo tubos compostos de alumínio-plástico HDPE, SRTP, PERT e PERT, juntamente com masterbatch de cores usado em toda a indústria de plásticos. Os tubos HDPE e SRTP são geralmente aplicados em projetos de engenharia exigentes, como sistemas de proteção contra incêndio em construção e tubulações subterrâneas, enquanto os tubos compostos de alumínio-plástico PERT e PERT são projetados para abastecimento doméstico de água, sistemas de aquecimento de piso e outras aplicações de água quente.
Como fabricante de tubos PE OEM e fábrica de tubos PE, a empresa oferece tubos em vários tamanhos e classificações de pressão que podem ser ajustados aos requisitos do projeto, suportando aplicações em transporte de água, irrigação e distribuição de gás.
Perguntas frequentes
Q1: Para que é usado o tubo PE
Tubo PE is used for drinking water supply, gas distribution, irrigation systems, mining pipelines, and general industrial fluid transportation.
Q2: Qual é a diferença entre tubo PE e HDPE
O tubo HDPE é um tipo específico de alta densidade dentro da família mais ampla de tubos PE, geralmente escolhido para pressões mais altas e aplicações de engenharia mais exigentes em comparação com outras formulações de PE.
Q3: Quanto tempo dura o tubo PE
A vida útil depende da pressão operacional, da temperatura, da qualidade da instalação e da exposição ambiental, sendo que o tubo PE instalado corretamente geralmente oferece uma longa vida útil em condições normais.
Q4: O tubo PE é seguro para água potável
Tubo PE manufactured for potable water applications is designed and formulated specifically for drinking water supply systems, distinct from pipe grades intended for other industrial uses.
Q5: De quais materiais são feitos os tubos PE
Tubo PE is made from polyethylene resin, with different formulations such as HDPE, PERT, and PERT aluminum-plastic composite adjusting the raw material blend for specific performance needs.
Q6: Como seleciono o tamanho correto do tubo PE
O tamanho do tubo geralmente é selecionado com base na vazão necessária, na pressão operacional, no ambiente de instalação e na classe SDR que corresponde à classificação de pressão necessária para o projeto.
Q7: Que pressão o tubo PE pode suportar
A capacidade de pressão depende da classe SDR e do diâmetro do tubo, com classificações de pressão comuns de tubos PE variando de cerca de 6 bar a 16 bar, dependendo da espessura da parede.
Q8: O que é SDR em tubo PE
SDR, ou relação de dimensão padrão, compara o diâmetro do tubo com a espessura da parede, com um número SDR mais baixo indicando uma parede mais espessa e uma classificação de pressão mais alta.
Q9: Os tubos PE podem ser usados no subsolo
Tubo PE is widely used for underground water lines and buried infrastructure, since it resists corrosion from soil conditions and tolerates ground movement better than more rigid pipe materials.
Q10: Como os tubos PE são conectados
Tubo PE sections are typically joined using butt fusion, electrofusion, or mechanical fittings, depending on pipe size, pressure requirements, and site conditions.
