Como empresa especializada em Acessórios de PVC , recebemos muitas perguntas sobre acessórios. Essas questões geralmente têm a ver com tamanhos e dimensões de acessórios de tubos, o que faz sentido porque esses tópicos podem ser confusos. Outras questões são sobre os próprios acessórios e para que servem. Compatibilidade e conhecimento geral sobre montagem de tubos podem parecer muito importantes quando você é novo no mundo do PVC. Se você está tentando expandir seu conhecimento sobre PVC, você pode usar esta postagem do blog como um guia de estudo sobre conexões de tubos. Este guia descreve todos os principais tipos de acessórios de PVC, bem como como e por que usá-los. É uma postagem longa, então use a lista de conteúdo abaixo para ir para a seção que você precisa.
- O que são acessórios de PVC e onde são usados
- Tipos de acessórios e uma tabela de identificação
- Dimensões do tubo de PVC e da conexão
- Conectores roscados versus acessórios deslizantes
- Acessórios de cotovelo e curvas de encanamento comuns
- Acoplamentos, redutores e conectores de tubos
- Conexões com classificação de pressão e flangeadas
- Tubo de PVC preto e materiais especiais
- Acessórios de PVC compared with HDPE fittings
- Instalando um sistema de encanamento de PVC
- Nomes e glossário de acessórios de drenagem
- Soluções de montagem em PE e PVC
- Perguntas frequentes
O que são acessórios de PVC e onde são usados
Uma conexão de PVC é um componente de plástico moldado que conecta, redireciona, ramifica, reduz ou veda seções de tubo de PVC dentro de um sistema de tubulação. Juntos, os tubos de PVC e os componentes de acessórios de PVC formam a maioria das linhas residenciais de abastecimento de água, redes de irrigação, sistemas de drenagem de resíduos e muitas linhas de processos industriais leves. A razão pela qual a tubulação de PVC é tão comum se resume a uma pequena lista de qualidades práticas: ela resiste à corrosão e ao acúmulo de incrustações, é leve em comparação com o tubo de metal, é dimensionalmente consistente de lote para lote e é fácil de cortar, unir e reparar sem equipamento pesado especializado.
Os tubos e conexões de água de PVC são fabricados de acordo com padrões dimensionais reconhecidos, de modo que um tubo de uma produção se encaixe em uma conexão de outra, desde que ambos compartilhem o mesmo tamanho nominal e classe de programação. Essa padronização é o que torna um guia de estudo de acessórios para tubos como este é útil, porque depois de entender as convenções de nomenclatura e a lógica de dimensionamento, a mesma lógica se aplica a cotovelos, tês, acoplamentos, redutores, adaptadores, tampas e uniões.
Este guia aborda as principais categorias de acessórios de PVC, como as dimensões dos tubos e acessórios de PVC são medidas, a diferença entre conexões roscadas e deslizantes e como o PVC se compara aos tubos HDPE e sistemas de acessórios HDPE para projetos onde qualquer um dos materiais pode ser considerado. Gráficos e tabelas de referência estão incluídos para facilitar a digitalização das informações de dimensionamento.
Comum Encaixe de PVC Tipos e um gráfico de identificação
Diferentes acessórios para tubos de PVC são moldados para diferentes trabalhos dentro de uma tubulação. Alguns mudam a direção do fluxo, alguns dividem uma única linha em duas ou mais ramificações e alguns simplesmente unem, reduzem ou fecham a extremidade do tubo. A lista abaixo cobre os tipos de acessórios que aparecem com mais frequência quando as pessoas pesquisam tipos de acessórios de pvc ou tentam combinar o formato que possuem com um nome.
Cotovelos
Um cotovelo muda a direção de um trecho de tubo, mais comumente em 90 graus ou 45 graus. Os cotovelos são um dos cotovelos de encanamento mais solicitados pelos empreiteiros de PVC, porque quase todas as passagens precisam de pelo menos uma mudança de direção.
Camisetas
Um tee divide uma linha em um galho, formando um T. Camisetas são usados em qualquer lugar onde uma única linha de abastecimento ou drenagem precisa alimentar duas direções, como onde um ramal de fixação sai de uma linha principal.
Acoplamentos
Um acoplamento é um conector de tubo curto e reto usado para unir dois comprimentos de tubo em linha reta, estender uma linha ou reparar uma seção danificada.
Redutores e Buchas Redutoras
Um redutor, às vezes instalado como uma bucha redutora, desce uma linha de um tamanho nominal maior para um menor, ou sobe na direção reversa.
Adaptadores
Adaptadores transition between connection styles, most often between a slip (solvent weld) socket on one side and a threaded connection on the other, which is how a plastic pipe connector often meets a metal valve, pump or fixture.
Cruzes
Uma cruz tem quatro aberturas dispostas em forma de positivo e é usada com menos frequência do que um tee, geralmente onde dois ramais precisam deixar um trecho principal no mesmo ponto.
Tampas e plugues
Uma tampa se encaixa na parte externa da extremidade do tubo para vedá-lo, enquanto um tampão é rosqueado ou encaixado no interior de uma abertura de conexão. Ambos são usados para fechar linhas não utilizadas, seja temporariamente durante a construção ou permanentemente.
Sindicatos
Uma união permite que uma seção de tubo seja desconectada e reconectada sem corte, o que é útil em qualquer lugar onde se espera acesso futuro para manutenção ou substituição.
| Tipo de adaptação | Função Típica | Comum Connection Style |
|---|---|---|
| Cotovelo de 90 e 45 graus | Mude a direção do fluxo | Deslizante ou rosqueado |
| Tee | Ramifique uma linha em duas direções | Deslizante ou rosqueado |
| Acoplamento | Junte dois comprimentos de tubo em linha reta | Deslizamento |
| Redutor / Bucha | Aumentar ou diminuir o tamanho de uma linha | Deslizante ou rosqueado |
| Adaptador | Transição entre deslizamento e rosca | Misto |
| Boné | Sele a parte externa da extremidade do tubo | Deslizante ou rosqueado |
| União | Permitir desconectar e reconectar para serviço | Rosqueado |

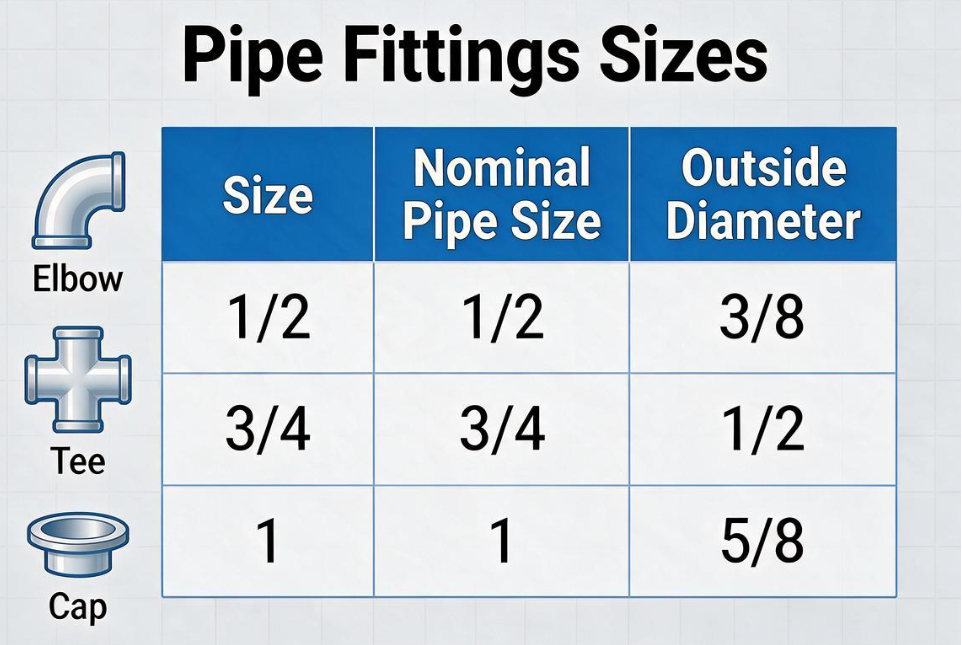

Dimensões de tubos e conexões de PVC: referência de dimensionamento do cronograma 40
Acertar as dimensões das conexões para tubos de PVC Cronograma 40 é mais importante do que quase qualquer outra parte de um projeto de tubulação, porque uma conexão é dimensionada para um diâmetro externo específico, não para o número redondo impresso na caixa. O tamanho nominal é uma etiqueta, enquanto o diâmetro externo é a medida que um soquete de conexão é realmente moldado para aceitar. Confundir os dois é o motivo mais comum pelo qual uma conexão não desliza em um tubo.
Os tamanhos de tubos telescópicos de pvc, ou seja, tubos projetados para passar de um tamanho nominal para o próximo através de acessórios redutores, seguem a mesma lógica de diâmetro externo, portanto, uma vez confirmado um tamanho, o restante de uma operação telescópica pode ser planejado a partir da tabela de referência abaixo.
| Tamanho nominal | Diâmetro externo (pol.) | Espessura Média da Parede (pol.) |
|---|---|---|
| 1/2 polegada | 0.840 | 0.109 |
| 3/4 polegada | 1.050 | 0.113 |
| 1 polegada | 1.315 | 0.133 |
| 1-1/2 polegada | 1.900 | 0.145 |
| 2 polegadas | 2.375 | 0.154 |
| 3 polegadas | 3.500 | 0.216 |
| 4 polegadas | 4.500 | 0.237 |
Diâmetro externo em polegadas por tamanho nominal do tubo, PVC Schedule 40
Espessura média da parede em polegadas à medida que o tamanho nominal do tubo aumenta, Schedule 40 PVC
Conectores roscados de PVC versus acessórios deslizantes
Entre os tipos comuns de conexões de tubos de água usados em encanamentos de PVC, dois métodos cobrem a grande maioria das instalações: acessórios deslizantes com solda solvente e acessórios roscados. A escolha entre eles depende se a junta precisa ser permanente ou removível.
Conexões deslizantes (solda com solvente)
As conexões deslizantes de pvc são unidas com cimento solvente, que funde quimicamente o tubo e as superfícies de conexão em uma única peça, uma vez curada. Este método produz uma junta permanente, geralmente resistente a vazamentos e é a abordagem padrão para a maioria das tubulações enterradas, ocultas ou fixas.
Acessórios roscados de PVC
Uma conexão de tubo de pvc rosqueado usa roscas moldadas combinadas com selante de rosca ou fita. Conectores roscados de PVC são normalmente usados quando uma linha precisa ser conectada a uma válvula, bomba, medidor ou outro componente que deve ser removível para manutenção. As juntas roscadas de tubos de PVC não devem ser apertadas demais, pois as roscas de PVC são mais frágeis do que as roscas de metal e o excesso de torque pode quebrar a conexão.
| Fator | Deslizamento On / Solvent Weld | Rosqueado |
|---|---|---|
| Removível | Não, permanente depois de curado | Sim, pode ser desmontado |
| Uso típico | Execuções enterradas ou fixas | Válvulas, bombas, acessórios |
| Método de montagem | Primer e cimento solvente | Fita ou pasta selante |
Cotovelos de PVC e curvas de encanamento comuns: uma visão geral técnica
Um encaixe de cotovelo de pvc é um dos componentes mais usados em qualquer execução, e compreender os tipos comuns de curvas e acessórios de encanamento ajuda no planejamento de um layout ou na leitura de uma lista de peças. As curvas de pvc padrão vêm em um pequeno conjunto de ângulos comuns, cada um adequado para uma necessidade de layout diferente.
- Cotovelo de 90 graus, usado para uma mudança completa de direção, como transformar uma linha de uma parede em um trecho no chão
- Cotovelo de 45 graus, usado onde uma mudança de direção mais suave reduz a turbulência do fluxo
- Cotovelo de 22,5 graus, usado para varreduras longas e graduais, geralmente em drenagem
- Cotovelo de rua, que tem uma extremidade deslizante e uma extremidade em ponta, permitindo a conexão direta em outra conexão sem uma ponta de tubo curta
Vista estrutural simplificada de um tubo entrando em um encaixe em uma junta de cotovelo
Acoplamentos, Reducers and Pipe Connectors for Joining PVC Pipe
Um acoplamento de pvc é o conector de tubo mais simples disponível, unindo duas extremidades de tubo em linha reta sem alteração de tamanho ou direção. Para projetos que precisam apenas unir seções de PVC a seções de PVC sem alterar o material do tubo, um acoplamento reto simples geralmente é a opção mais direta. Um acoplamento de reparo, que não possui rebordo de parada interno, é projetado para deslizar completamente em uma extremidade do tubo antes de centralizar sobre uma seção cortada ou danificada, o que é útil quando não há espaço para posicionar o tubo no lugar.
Quando dois tamanhos de tubos diferentes precisam se encontrar, um redutor ou bucha redutora desce ou sobe a linha. Um conector de tubo de plástico usado como adaptador também pode mudar de deslizamento para rosca ou de PVC para outro estilo de conexão compatível, em um único ponto de transição. Como a espessura da parede aumenta com a classe de pressão e também com o tamanho nominal, vale a pena verificar ambas as dimensões antes de encomendar um acoplamento de tubo plástico para uma linha pressurizada.
Espessura aproximada da parede em polegadas, Cronograma 40 versus Cronograma 80, apenas para referência
Acessórios de PVC com classificação de pressão e conexões flangeadas
Os acessórios para tubos de PVC de pressão são classificados em combinação com o tubo em que estão instalados, uma vez que a pressão que um sistema pode suportar depende da espessura da parede, da temperatura e do cronograma específico ou classe de pressão usada. Schedule 40 e Schedule 80 são as duas classes de pressão mais comuns para sistemas de solda roscados e solventes, com Schedule 80 oferecendo paredes mais espessas com o mesmo tamanho nominal para aplicações com maior pressão ou maior estresse mecânico.
Os acessórios para tubos flangeados de PVC usam uma conexão aparafusada e vedada em vez de cimento solvente ou roscas, o que os torna uma escolha prática em qualquer lugar em que uma linha precise ser conectada a uma bomba, válvula, tanque ou outra peça de equipamento que possa precisar ser removida para manutenção. As juntas flangeadas também fazem sentido em diâmetros grandes, onde a soldagem com solvente se torna impraticável para ser executada de maneira confiável em campo.
Tubo de PVC preto e outros materiais especiais de PVC
O tubo de pvc preto é normalmente formulado com negro de fumo adicional para melhorar a resistência à exposição ultravioleta, o que o torna uma escolha comum para passagens acima do solo, conduítes elétricos e instalações externas que permanecem sob luz solar direta por longos períodos. O tubo de PVC branco ou cinza padrão também pode ser protegido com tinta ou envoltório externo quando for executado ao ar livre, mas o PVC preto geralmente é selecionado especificamente para reduzir essa etapa extra.
Acessórios de PVC comparados com acessórios de HDPE
Tubos de PVC e tubos de HDPE são materiais de tubulação de plástico comuns, mas são unidos de maneira diferente e atendem a perfis de projeto um tanto diferentes. As conexões de acessórios de PVC dependem de soldagem ou rosqueamento com solvente, ambos os quais podem ser concluídos com ferramentas manuais e uma cura curta ou etapa de vedação. As conexões de acessórios de HDPE geralmente dependem de fusão térmica, seja fusão de topo ou eletrofusão, que une o próprio material em vez de colá-lo ou rosqueá-lo, e normalmente exige equipamento de fusão dedicado.
Como o tubo HDPE é mais flexível que o tubo de PVC, ele tolera o movimento do solo e muitas vezes pode ser contornado em torno de pequenos obstáculos com menos acessórios. Os sistemas de tubos e conexões de PVC, por outro lado, são rígidos, o que mantém os percursos retos e previsíveis e pode simplificar o layout em instalações estruturadas, acima do solo ou internas.
Comparação relativa geral para fins de referência; o desempenho real depende da formulação, temperatura e condições de instalação
Nenhum dos materiais é um substituto universal para o outro. Os sistemas de acessórios de PVC tendem a ser adequados para encanamento interno, irrigação e muitas aplicações de drenagem, enquanto tubos HDPE e sistemas de acessórios HDPE são frequentemente selecionados para redes de água enterradas, distribuição de gás e projetos onde a flexibilidade e a passagem livre de juntas fundidas são uma vantagem.
Instalando um sistema de encanamento de PVC: considerações passo a passo
Este não é um tutorial completo sobre encanamento de pvc, uma vez que as condições do local e o código de encanamento local sempre têm prioridade, mas a sequência geral abaixo descreve como um sistema de encanamento de pvc normalmente é montado quando os tubos e acessórios estão disponíveis.
- Meça o trecho e marque o tubo, considerando a profundidade que o tubo será inserido em cada encaixe de conexão
- Corte o tubo em esquadro usando um cortador de tubos ou uma serra de dentes finos
- Rebarbe a extremidade cortada e chanfre levemente a borda para que ela se encaixe uniformemente no encaixe
- Ajuste o layout a seco antes de aplicar qualquer cimento, verificando os ângulos e a orientação do encaixe
- Aplique primer onde necessário, seguido de cimento solvente na extremidade do tubo e no encaixe da conexão
- Insira o tubo com uma ligeira torção e segure-o no lugar durante o tempo definido pelo fabricante
- Aguarde o tempo de cura completo listado pelo fabricante do cimento antes de pressurizar ou testar a linha
- Teste de pressão ou teste de fluxo na instalação concluída do encanamento de pvc antes de ser coberto ou fechado
Seguir esta sequência em ordem é importante, pois pular a etapa de ajuste a seco é um dos motivos mais comuns pelos quais um instalador acaba com uma conexão cimentada no ângulo errado.
Nomes de acessórios para tubos de drenagem e glossário geral de acessórios para tubos
Os nomes dos acessórios para tubos de drenagem podem diferir ligeiramente dos nomes dos acessórios de pressão, uma vez que os acessórios para ventilação de resíduos de drenagem são moldados para manter os resíduos fluindo suavemente, em vez de manter a pressão. A lista abaixo cobre termos que surgem frequentemente ao ler uma lista de peças de drenagem ou comparar diferentes tipos de acessórios para tubos.
| Term | Descrição |
|---|---|
| Camiseta Sanitária | Um tee com um ramo suavemente curvado, usado em linhas de drenagem para reduzir a turbulência e o risco de bloqueio |
| Encaixe em estrela | Um acessório de ramificação em forma de Y que une uma linha em um ângulo em vez de em linha reta |
| Montagem de limpeza | Uma conexão com um tampão removível que fornece acesso para limpar uma linha de drenagem bloqueada |
| Encaixe de ventilação | Conecta uma linha de drenagem a uma pilha de ventilação para ajudar a equalizar a pressão do ar no sistema |
| Adaptador de armadilha | Conecta um sifão de fixação à linha de drenagem abaixo dele |
| Bucha | Uma conexão redutora que diminui o tamanho da abertura dentro de outra conexão |
Soluções de acessórios de PE e PVC de Jiangyin Huada
Dê cor ao seu mundo com excelência e inovação. Jiangyin Huada é uma fonte confiável de masterbatch de cores premium, tubos e acessórios de plástico de alta qualidade. Nosso compromisso com a indústria de tubos e dutos, nosso foco na diversidade de produtos, a importância que damos à qualidade dos produtos e nossa dedicação às práticas ambientais e ao desenvolvimento sustentável ajudaram nossa marca a ganhar reconhecimento ao longo do tempo. Nossos produtos conquistaram a confiança dos clientes em muitos projetos e nossa marca tornou-se associada à confiabilidade.
Como fabricante profissional de tubos PE OEM e fábrica de tubos PE, a história de nossa marca é de progresso e inovação contínuos. Pretendemos continuar a criar valor para os clientes e a contribuir para o desenvolvimento da indústria de tubagens, guiados por um esforço sustentado e princípios consistentes.
Acessórios de cotovelo PE
Acessórios direcionais de PE para roteamento de tubulações enterradas e acima do solo.
Acessórios em T PE
Acessórios de ramificação para dividir um único tubo HDPE em várias linhas.
Acessórios de redução de PE
Acessórios de transição para alternar entre diferentes diâmetros de tubos HDPE.
Acessórios de PVC: perguntas frequentes
Q1. Para que são usados os acessórios de PVC
Acessórios de PVC are used to connect, redirect, extend or terminate PVC pipes in various piping systems. They are commonly used for water supply, drainage, irrigation, plumbing and industrial applications.
Q2. Que tipos de acessórios de PVC estão disponíveis
Comum PVC fittings include elbows, tees, couplings, reducers, adapters, crosses, caps and unions. Different connection types, sizes and pressure ratings are available to meet specific piping requirements.
Q3. Quais tamanhos de acessórios de PVC são oferecidos
Acessórios de PVC are available in a wide range of sizes to match different pipe dimensions. Standard sizes are commonly available, while custom sizes or specifications may also be produced according to project requirements.
Q4. Como as conexões de PVC são conectadas aos tubos de PVC
A maioria das conexões de PVC são conectadas com cimento solvente, o que cria uma junta forte e resistente a vazamentos. Algumas conexões também estão disponíveis com métodos de conexão roscados, de compressão ou outros, dependendo da aplicação.
Q5. Quais são as vantagens das conexões de PVC
Acessórios de PVC are lightweight, corrosion resistant, straightforward to install and generally require low maintenance. They also offer good chemical resistance, making them suitable for many water, drainage, irrigation and industrial piping systems.
Q6. Como é escolhido o acessório de PVC certo
A conexão de PVC correta deve ser selecionada com base no tamanho do tubo, tipo de conexão, classificação de pressão, temperatura, fluido ou meio e ambiente de aplicação. Compartilhar especificações de tubos e requisitos de aplicação facilita a identificação de um tipo de conexão adequado.
